Авиационный батиметрический лидар всегда был спором с физикой. Законы физики в значительной степени фиксированы: зелёный лазерный свет с длиной волны 532 нанометра проникает в воду, в отличие от инфракрасного, но сама толща воды ослабляет сигнал, причём степень этого ослабления варьируется в зависимости от мутности, глубины, отражательной способности дна и состояния поверхности. Каждый инженер, работающий в этой области, решает один и тот же фундаментальный набор ограничений. Разница от поколения к поколению заключается в том, какую часть рабочего диапазона эти ограничения позволяют расширить — и насколько далеко можно сдвинуть экономику этого процесса.

Компания Leica Geosystems, входящая в Hexagon, анонсировала CoastalMapper в феврале 2025 года. К концу того же года NV5 Geospatial получила первый серийный образец на выставке INTERGEO во Франкфурте, став первым в мире оператором, развернувшим эту систему. На выставке Geo Week 2026 в Денвере портал xyHt встретился с Андерсом Экелундом (Anders Ekelund), вице-президентом по авиационным батиметрическим лидарам Leica Geosystems, чтобы понять, что это за система, почему она была создана именно так и какие задачи она призвана решать.

Ответ начинается не с продукта, а с эксплуатационной проблемы, которая привела к его созданию.

Основной целью проектирования CoastalMapper, как описал её Экелунд, было «революционное повышение эффективности сбора батиметрических лидарных данных». Цель была амбициозной: обеспечить качество данных, аналогичное существующим сенсорам или лучшее, собирая их с большей высоты и с более широким полем зрения, что в итоге должно было повысить производительность примерно на 250 процентов — в два с половиной раза больше площади за час полёта по сравнению с системами предыдущего поколения.

Система покрывает до 360 квадратных километров в час, или примерно три квадратных километра в минуту — эту цифру Экелунд назвал прямо, когда его спросили о пропускной способности. Если говорить в контексте, такая скорость делает CoastalMapper непригодным для небольших ограниченных проектов. Съёмка одного порта или гавани, заметил Экелунд, заняла бы, возможно, десять секунд полезного времени полёта; накладные расходы на позиционирование, перелёт и подготовку затмили бы само время сбора данных. Система создана для масштабных национальных программ сбора данных, для береговых линий длиной в тысячи километров, для сетей рек, обследуемых по многолетним циклам. Это тот класс приложений, в котором повышение эффективности на 250% имеет реальное операционное значение.

Практические последствия такого повышения эффективности выходят за рамки пропускной способности. Более быстрый сбор данных означает меньше лётных часов, а значит, более низкие расходы на топливо, меньшие затраты на персонал и меньше времени, проводимого в полях. Для технологического сегмента, где цены на системы колеблются от 1,5 до 3 миллионов долларов, а экономика эксплуатации является ключевым фактором для операторов, решающих, смогут ли они обосновать бизнес-кейс для крупных программ, эти сокращения имеют прямое значение.

CoastalMapper — это не один сенсор. По описанию Экелунда, это «четыре различных интегрированных сенсора» — батиметрический лидарный модуль с четырьмя отдельными каналами, полноценный топографический лидар и две камеры высокого разрешения, объединённые в один компактный подвес, который можно устанавливать на вертолёт.

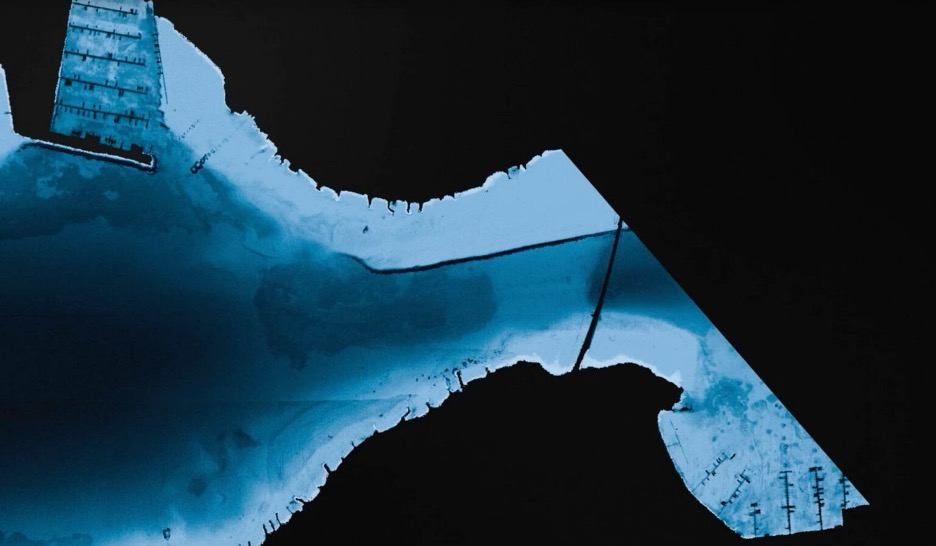

Четыре батиметрических канала решают фундаментальную проблему покрытия мелководья: прибрежная зона, где глубина воды переходит от нуля до нескольких метров, является одновременно самой важной в экономическом и экологическом плане областью для картографирования и самой трудной для качественной съёмки. В одноканальной системе приёмник должен быть либо оптимизирован для максимального проникновения на глубину (что может приводить к проблемам на очень мелководье или в мутной воде), либо настроен на прибрежную зону (что ограничивает возможности на больших глубинах). Четырёхканальный батиметрический модуль CoastalMapper разделяет эти функции.

Есть сверхмелководный канал, разработанный специально для очень мелкой воды, которую Экелунд описал как «обычно самую сложную для сбора данных». Есть мелководный канал, покрывающий более широкую прибрежную зону. Глубоководный канал обеспечивает глубину, недостижимую для мелководных каналов. Четвёртый элемент — это ближний инфракрасный канал (near-infrared channel) — и здесь система вводит нечто действительно новое.

Стандартный батиметрический лидар использует зелёный лазер (532 нм) для проникновения в толщу воды и отдельный инфракрасный лазер для отражения от водной поверхности, что обеспечивает отсчёт, необходимый для вычисления глубины. В большинстве архитектур эти два луча не совмещены — они освещают сцену под слегка разными углами и в разное время.

CoastalMapper меняет это. «У нас есть ближний инфракрасный и зелёный лазерные импульсы, которые совмещены и проходят через одну и ту же оптическую апертуру одновременно», — объяснил Экелунд. В результате NIR-сигнал и батиметрический сигнал регистрируются вместе, с одинаковой геометрией, в один и тот же момент. Это совмещение улучшает способность системы точно различать границу раздела суши и воды и, что критически важно, обеспечивает более точное измерение локальной водной поверхности, которая служит эталоном для коррекции преломления в воде.

Это важно, потому что коррекция рефракции не является опциональной. Это разница между достоверными данными о глубине и бессмысленными числами.

Когда зелёный лазерный импульс попадает в воду, он преломляется. Передовые методы коррекции рефракции, основанные на законе Снеллиуса, учитывают изгиб лазерного луча на границе раздела воздух-вода. Физика проста в спокойных условиях и на плоской поверхности. В полевых условиях это не так.

Экелунд был прямолинеен в оценке величины ошибки. «Если мы не делаем рефракцию, вы получаете 25-процентную ошибку», — сказал Экелунд. Это не проблема округления — это означает, что на каждые 10 сантиметров истинной глубины некорректированная система может показать 12,5 сантиметра. На умеренных глубинах это может показаться незначительным; на глубинах, актуальных для картографии, оценки состояния инфраструктуры и моделирования наводнений, это накапливается в ошибки, ставящие под угрозу весь набор данных.

Проблема становится значительно сложнее в океанической среде, где волновое движение означает, что водная поверхность постоянно меняется. Даже при спокойном состоянии моря ошибка смещения плановых координат точки дна, вызванная поверхностными волнами, может достигать метра, а ошибка смещения координат глубины может превышать 0,2 метра. Прямой и обратный проходы съёмки видят разные волновые состояния. Построение точной модели водной поверхности, учитывающей геометрию волн в реальном времени — в различных рукавах речной системы, на различных водоёмах с разными высотами — является одной из сложнейших алгоритмических задач в этой области.

Экелунд выразился прямо: «В реке может быть несколько водных поверхностей. Может быть рукав реки, идущий туда, и другой рукав — туда. Может быть внезапная дамба, где нужно измерить водную поверхность очень точно, чтобы выполнить правильную коррекцию рефракции и создать эту модель водной поверхности». Совмещённый NIR-канал в CoastalMapper — это аппаратный ответ на эту проблему моделирования, обеспечивающий одновременные, геометрически согласованные эталонные данные о поверхности для питания этих алгоритмов.

Помимо рефракции, Экелунд выделил одну техническую характеристику батиметрического лидара, которая отличает его от топографических систем: экстремальный динамический диапазон принимаемого сигнала.

В топографическом лидаре возвратный сигнал меняется в зависимости от отражательной способности поверхности, которая в типичных средах съёмки может колебаться примерно от 5 процентов (тёмный асфальт, вода в надире) до почти 100 процентов (белые поверхности, ретрорефлективные цели). «Это разница в 20 раз», — сказал Экелунд. В батиметрическом лидаре приёмник должен обрабатывать сигнал, который может изменяться в 60 000 раз. Эта цифра охватывает разницу между сильным зеркальным отражением от спокойной освещённой солнцем водной поверхности и слабым донным отражением от тёмного мутного речного канала на глубине.

Разработка приёмника, который может достоверно фиксировать оба конца этого диапазона, не насыщаясь на ярком конце и не теряя сигнал на тёмном, является аппаратной задачей, не имеющей реального аналога в обычных топографических системах. Именно поэтому сверхмелководный канал существует как отдельный модуль: геометрия и характеристики сигнала на очень мелкой воде — где поверхностный и донный отражения почти одновременны, а отношение сигнал/шум определяется обратным рассеянием от поверхности — достаточно отличаются от глубокой воды, чтобы оправдать выделенный канал с другой настройкой приёмника.

Требование к динамическому диапазону означает, что взвешенные наносы, водоросли или другие частицы, рассеивающие и поглощающие лазерное излучение, снижают эффективную глубину — проблема, которую передовые лазерные системы с более высокой энергией импульса и оптимизированными длинами волн призваны преодолеть.

Оценка глубинных характеристик батиметрического лидара требует понимания коэффициента Kd — коэффициента диффузного ослабления (diffuse attenuation coefficient) толщи воды, который характеризует, насколько быстро свет поглощается и рассеивается с глубиной. Экелунд подчеркнул, что способ указания производителями глубинных характеристик, привязанных к Kd, не стандартизирован, и сравнение систем требует осторожности.

«Мы используем диффузное ослабление, потому что это более математически корректный метод, — сказал Экелунд. — И мы указываем наши системы при 15-процентной отражательной способности морского дна. Некоторые другие делают это при 80 процентах. Найти места с 80-процентным отражением от дна очень и очень сложно». Это различие существенно. Показатель глубины, полученный при 80-процентной отражательной способности — достижимой на белом коралловом песке лишь в нескольких местах на Земле — несопоставим с показателем, полученным при 15 процентах, которые представляют собой гораздо более типичное морское дно.

В соответствии с этим стандартом, CoastalMapper достигает Kd max 3,5 — что находится между Chiroptera-5 с Kd max 3,2 и HawkEye-5 с предварительной глубиной проникновения примерно Kd 4,4. Экелунд сформулировал это прямо: «Глубина проникновения находится между нашей Chiroptera-5 и Hawkeye-5, даже несмотря на то, что мы летаем на гораздо большей высоте с гораздо более высокой эффективностью». Это значимый инженерный компромисс — CoastalMapper жертвует частью экстремальной глубинной способности линейки HawkEye в обмен на скорость покрытия и гибкость по высоте, которые делают его пригодным для крупномасштабных национальных программ.

В спецификации CoastalMapper отмечается, что данные могут быть получены в значительно более мутной воде до примерно Kd 1,0, хотя основная формула глубины действительна между Kd 0,1 и 0,4.

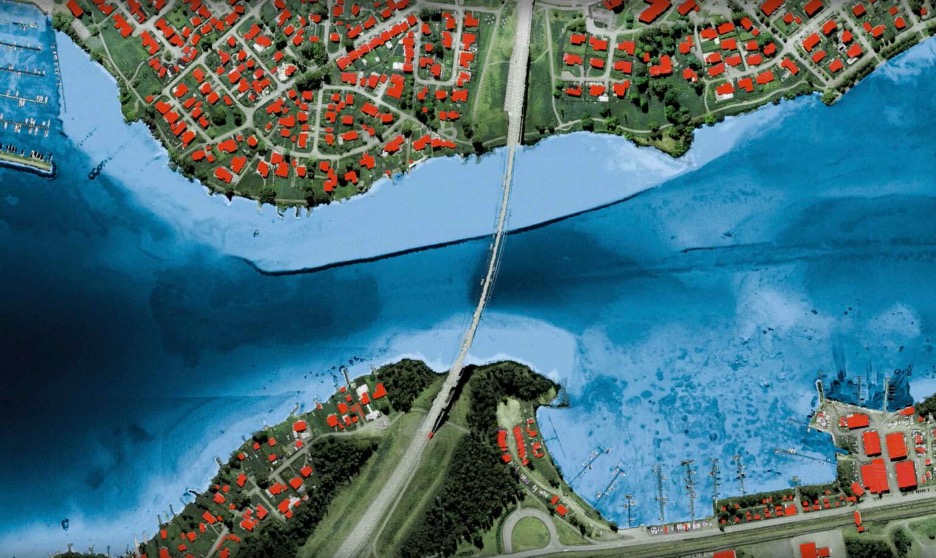

Одних батиметрических данных недостаточно. Береговая линия, речной берег, пойма и прибрежные возвышенности должны быть одновременно и с одинаковым качеством, чтобы набор данных был полезен для всего спектра инженерных, планировочных и экологических приложений.

CoastalMapper решает эту проблему, интегрируя топографический лидар Leica TerrainMapper-3 — тот же самый лидар, который используется в CountryMapper, TerrainMapper и недавно анонсированном CityMapper-3 — непосредственно в подвес. Система захватывает до двух миллионов топографических точек в секунду в дополнение к одному миллиону батиметрических точек. Результатом является однопроходный набор данных с бесшовным покрытием суши и воды с геодезической точностью в обеих областях.

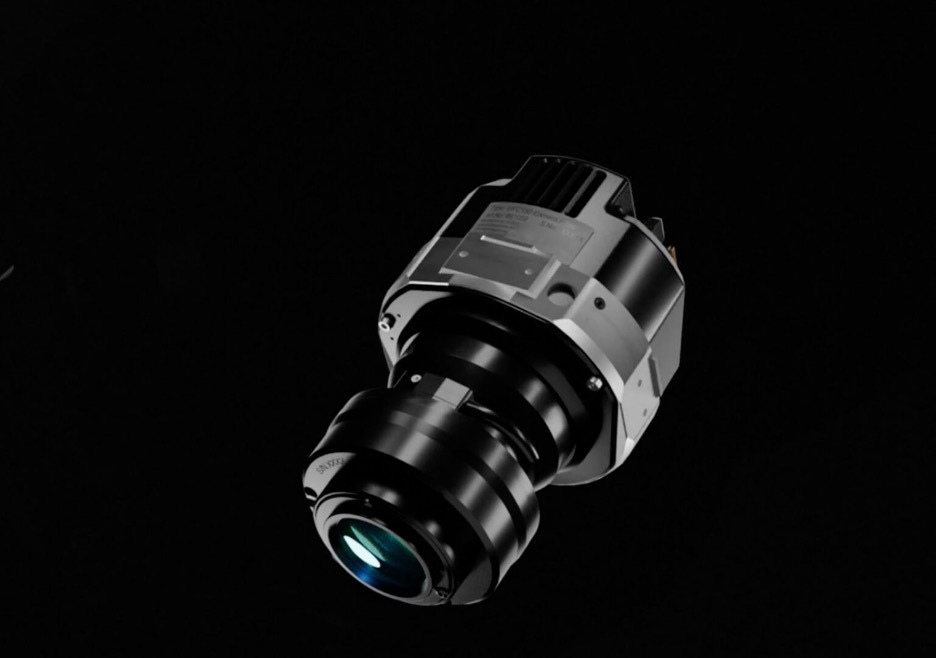

Формирование изображений обеспечивается RGB-камерой на 250 мегапикселей и ближней инфракрасной камерой на 150 мегапикселей. Обе оснащены механической компенсацией прямого хода и движения — функцию, которую Экелунд описал так, что её операционная выгода становится ясна: «Поскольку самолёт летит с определённой скоростью, для обычной камеры вы получаете смаз изображения из-за скорости самолёта, но мы перемещаем сенсор одновременно со съёмкой кадра. Так что у наших камер этого нет». Компенсация позволяет системе летать в условиях более низкой освещённости и даже, как отметил Экелунд, выполнять ночные полёты — обеспечивая исходные изображения без смаза, а не полагаясь на постобработку для восстановления резкости.

В совокупности системы формирования изображений производят RGB-снимки с разрешением 5 см на пиксель (GSD) и NIR-снимки с разрешением 7 см на пиксель на типичных рабочих высотах.

Аппаратное обеспечение — это не вся история. Экелунд тщательно разграничил, что могут изменить обновления «железа», а что может решить разработка алгоритмов — и объяснил, как они взаимодействуют.

«Батиметрический лидар — это сложно, — сказал Экелунд. — Это непрерывное развитие — как аппаратных средств, так и алгоритмов». В настоящее время компания имеет около 40 систем, работающих по всему миру, что даёт ей постоянный цикл обратной связи из различных водных условий, режимов мутности и сред съёмки. «Как только мы получаем обратную связь, мы запрашиваем сырые данные, а затем распространяем это на всех». Обновления алгоритмов распространяются на весь установленный парк, улучшая производительность каждой системы на задачах, с которыми сталкиваются полевые операторы.

Разработка аппаратного обеспечения, напротив, включает в себя крупные, редкие шаги, за которыми следуют длительные периоды стабильности. Четырёхканальная конструкция CoastalMapper — в частности, сверхмелководный канал и совмещённый NIR — создаёт аппаратные возможности, которые программное обеспечение может использовать. Особенности сверхмелководного канала, сказал Экелунд, «позволят нам, возможно, лучше использовать алгоритмы». Но непрерывная работа по уточнению волновых моделей, улучшению реконструкции водной поверхности, обработке пограничных случаев мутной воды и различению растительности от морского дна продолжается в программном обеспечении и выпускается итеративно, независимо от того, меняется ли аппаратное обеспечение.

Сам процесс сертификации является жёстким. Все сенсоры проходят испытания по стандарту DO-160 на электромагнитную совместимость, вибрацию, температуру и удар — стандарт авиационной сертификации, предъявляемый к бортовому оборудованию. Каждый блок калибруется при производстве, а затем проверяется в реальных испытательных полётах перед поставкой. Вместе с оборудованием поставляется документация по обучению, операционным процедурам и юридическому соответствию. Описание Экелундом процесса от разработки до выпуска было примечательно отсутствием коротких путей: путь от НИОКР до готового продукта долог именно потому, что батиметрический лидар работает в условиях, где ошибки имеют реальные последствия.

Применения, для которых предназначен CoastalMapper, не новы. Мониторинг береговой эрозии, оценка устойчивости инфраструктуры, гидрографическое картографирование мелководных зон, картографирование морских трав и бентических местообитаний — всё это было вариантами использования батиметрического лидара долгие годы. Что изменилось, так это экономика их реализации в масштабе.

Сорок процентов населения мира живёт в прибрежных зонах. Каждый объект инфраструктуры в этих зонах — дороги, порты, жилые комплексы, коммунальные сети — подвержен риску наводнений, для моделирования которых требуются точные, актуальные батиметрические данные. Описание Экелундом ценности было деловым: «Каждая инвестиция в инфраструктуру, которую вы там делаете, требует уверенности в том, что наводнения не повлияют на неё».

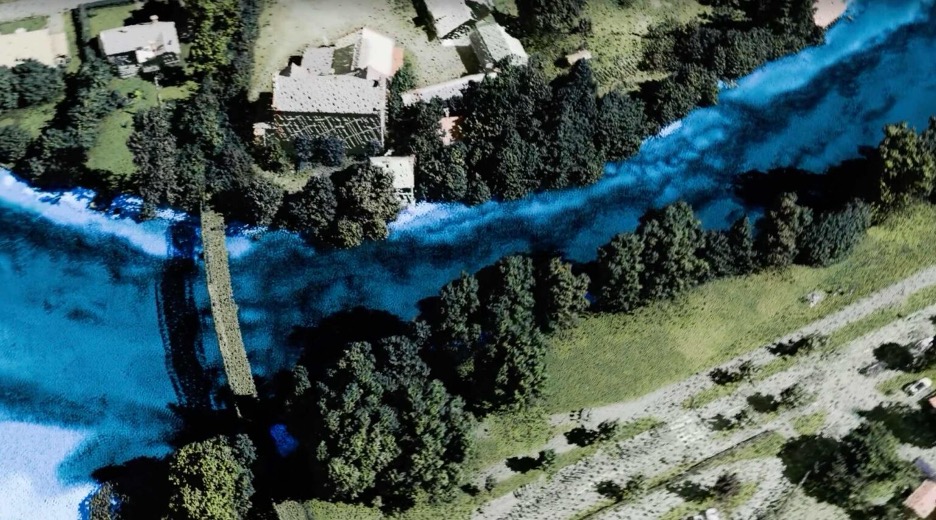

Однако картографирование рек, как выяснилось в беседе, является приложением с наиболее активной траекторией роста. Япония реализует наиболее систематическую национальную программу картографирования рек из всех стран — программу, охватывающую 120 рек с многолетней периодичностью, причём наиболее важные реки обследуются ежегодно. Обоснование просто: 130 миллионов человек, сконцентрированных за горными хребтами в стране, которая регулярно подвергается тайфунным дождям, делают экономические и человеческие потери от недостаточно обслуживаемых речных систем экстремальными. Инвестиции Японии в содержание рек, отметил Экелунд, превышают инвестиции в содержание дорог.

Землетрясение 2011 года в Японии стало поворотным моментом, продемонстрировав, что авиационная лидарная батиметрия может обследовать обширные прибрежные районы за короткие сроки — демонстрационная съёмка Береговой охраны Японии покрыла зоны бедствия на тихоокеанском побережье северо-восточной Японии всего за одиннадцать дней после катастрофы. В этом эпизоде было чётко обоснована необходимость систематических, повторяющихся авиационных батиметрических съёмок.

Эта модель начинает внедряться в Соединённых Штатах. Экелунд сослался на программу 3DEP и её расширение в гидрографические приложения как на свидетельство того, что картографирование рек вступает в фазу систематических инвестиций на внутреннем уровне. Операционные характеристики CoastalMapper — в частности, его способность летать на больших высотах, чем системы предыдущего поколения, что делает его пригодным для крутых речных коридоров, где полёты на меньших высотах операционно ограничены — хорошо позиционируют его именно для такого рода программ.

На экологическом фронте Экелунд указал на приложения, которые только начинают развиваться. Проект по картографированию морских трав на Багамах — мотивированный ролью этого района как питомника акул — представлял собой, по его описанию, «первый шаг в этом направлении». Более существенно, Экелунд описал правительственную программу, направленную на измерение сокращения смыва сельскохозяйственных удобрений в прибрежные воды и отслеживание восстановления донной растительности в результате. Требование к мониторингу — демонстрация того, что инвестиции в сокращение использования удобрений действительно улучшают морскую среду обитания — требует повторяющихся, точных пространственных измерений в масштабах, которые дронные системы не могут эффективно достичь. Это именно та задача, для решения которой создан сенсор, способный покрывать 360 квадратных километров в час.

Не каждой задаче нужен CoastalMapper. Экелунд был прямолинеен в этом отношении. Для съёмки порта, охватывающей несколько сотен метров причальной стенки, пропускная способность системы несоразмерна задаче. «Съёмка порта — это примерно десять секунд», — сказал Экелунд. Для таких небольших ограниченных зон лучше подходят UAV-батиметрические системы — хотя они имеют свои собственные операционные накладные расходы в виде экипажа, координации воздушного пространства и ограничений по площади.

CoastalMapper существует в категории задач, где масштаб и стоимость на единицу площади имеют решающее значение. При цене от 1,5 до 3 миллионов долларов за систему это значительные капиталовложения. Но такие операторы, как NV5 — первый коммерческий заказчик — и Woolpert (названный Экелундом ещё одним ключевым заказчиком в США), занимаются выполнением крупных, повторяющихся программ съёмки, где повышение эффективности напрямую трансформируется в конкурентное позиционирование. Возможность покрывать больше береговой линии за лётный час, быстрее поставлять наборы данных и снижать стоимость квадратного километра батиметрических данных — вот что делает национальные программы экономически жизнеспособными.

Формулировка Экелундом этой динамики была прямолинейна: заказчики «хорошо зарабатывают на этом». Это замкнутый цикл, который оправдывает положение технологии: дорогие сенсоры в руках операторов, чья модель дохода масштабируется с эффективностью покрытия.

На вопрос о будущем области применения Экелунд назвал экологические информационные продукты формирующимся рубежом. Не только мониторинг местообитаний, но и объединение информации от нескольких сенсоров в продукты, которые напрямую отвечают на регуляторные вопросы и вопросы управления ресурсами: обнаружение сбросов сточных вод, косвенные показатели качества воды из комбинированных спектральных и батиметрических сигналов, метрики восстановления растительности, привязанные к политическим результатам.

Эти приложения ещё не полностью сформированы. Они требуют заказчиков — обычно правительств с мандатами и бюджетами — которые готовы заказать такую работу и создать аналитическую инфраструктуру для использования данных. Но траектория видна. Как выразился Экелунд, «это то, что будет развиваться, возможно, в ближайшие десять лет». Профиль риска, связанного с отсутствием мониторинга прибрежных и речных сред, растёт таким образом, который напрямую влияет на инвестиции в инфраструктуру, ценообразование в страховании и нормативные требования. В какой-то момент инвестиции в систематические измерения последуют за этим.

CoastalMapper создан как платформа для сбора данных, когда это произойдёт. Три квадратных километра в минуту. Четыре батиметрических канала. Совмещённые зелёный и NIR-лучи через одну апертуру. Сертифицирован по DO-160, соответствует ISO в производстве, может размещаться на вертолёте для работы в крутом горном рельефе. Это не тонкий инструмент. Это производственный ответ на масштаб измерительной задачи.
