CHNSpec FS6B: первый российский обзор полнодиапазонной авиационной гиперспектральной системы 400–2500 нм

Компания CHNSpec Technology представила на российском рынке авиационную полноспектральную гиперспектральную камеру FS6B, объединяющую в единой конструкции два ключевых спектральных диапазона: видимый и ближний инфракрасный (400–1000 нм) и коротковолновый инфракрасный (900–2500 нм). Решение предназначено для беспилотных авиационных систем и ориентировано на геологоразведку, экологический мониторинг, сельское и лесное хозяйство.

Проблема и решение

До настоящего времени пользователям авиационных гиперспектральных систем приходилось выбирать между детализацией в видимом диапазоне и возможностями SWIR-анализа. FS6B впервые в компактном авиационном форм-факторе объединяет оба модуля в одном корпусе, работая на штатном программном обеспечении и под единой системой управления.

Технические характеристики FS6B

Система построена на базе двух независимых гиперспектральных камер, интегрированных в общий корпус с общей оптической схемой и бортовым вычислителем.
VISNIR-канал:

  • Спектральный диапазон: 400–1000 нм (фактически от 390 до 1010 нм)
  • Количество спектральных каналов: ≥1200
  • Спектральное разрешение (FWHM): ≤2,5 нм
  • Количество пространственных каналов: ≥1920
  • Размер пикселя: 5,86 мкм
  • Детектор: CMOS (12 бит)
  • Частота кадров: 128 fps (полный диапазон)
SWIR-канал:

  • Спектральный диапазон: 900–2500 нм
  • Количество спектральных каналов: ≥250
  • Спектральное разрешение (FWHM): ≤10 нм
  • Количество пространственных каналов: ≥640
  • Размер пикселя: 15 мкм
  • Детектор: MCT (теллурид-кадмий-ртутный, 14 бит) с охлаждением Стирлинга
  • Частота кадров: 200 fps
Объединённые характеристики:

  • Суммарное количество спектральных каналов после сшивки: ≥1450
  • Дисперсионный элемент: пропускающая решетка (transmission grating) для обоих каналов
  • Диафрагма: F/2.5 для обоих модулей
  • Фокусное расстояние: 25 мм (оба канала)
  • Поле зрения (совмещённое): 21,7°
  • Мгновенное поле зрения (IFOV): 0,59 мрад
  • Размер пикселя в пространстве объектов (совмещённый): от 2,95 см (с высоты 50 м)
Вычислительный модуль и накопитель:

  • ОЗУ: 8 ГБ
  • Твердотельный накопитель: 512 ГБ SSD
  • Форматы данных: совместимость с .spe, .hdr, .scp
Физические параметры:

  • Интерфейс: USB 3.0
  • Питание: до 72 Вт
  • Диапазон рабочих температур: 0…+40 °C
  • Хранение: 0…+50 °C

Полевая архитектура

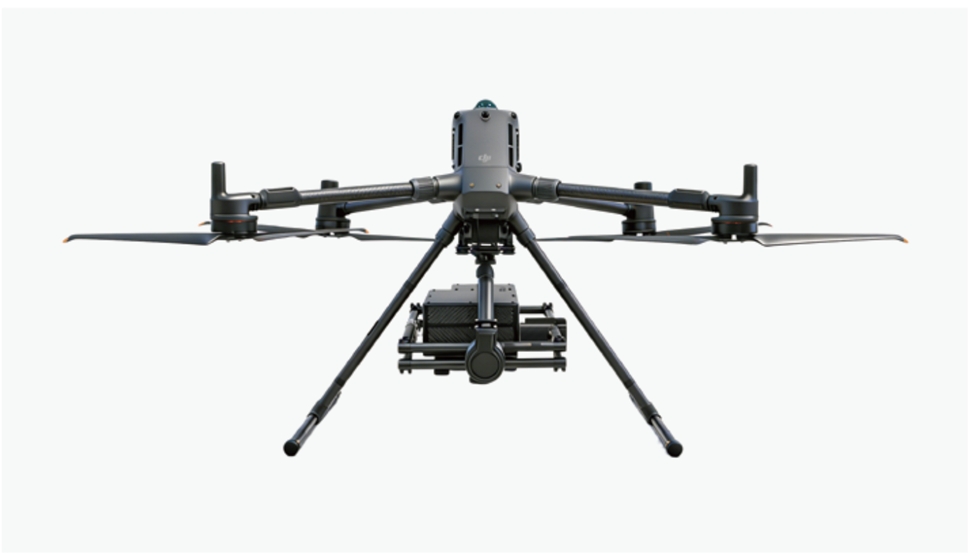

Система совместима только с платформой DJI M400 (интеграция выполнена на уровне X-Port/SkyPort, управление через DJI Pilot). Установка — «plug-and-play», не требует специальной подготовки оператора БВС. Предусмотрена работа одним оператором без профильного пилотирования.

Для пилотирования используется панорамно-наклонное оборудование (pan-tilt), обеспечивающее обзор 360° по горизонтали и от +90° до –90° по вертикали, что позволяет выполнять автоматизированное сканирование сложных ландшафтов и вертикальных уступов.
Программное обеспечение:

  • FIGSPEC UAV (бортовое, для управления съёмкой)
  • FIGSPEC Merge (постобработка и сшивка каналов)

FIGSPEC Studio (калибровка, визуализация, пакетная обработка)

Применение по отраслям

Геологоразведка и горное дело: спектральные отпечатки различных минералов (Cu, Fe, малахит, азурит, каолинит, алунит) фиксируются в полном диапазоне 400–2500 нм с разрешением до 2,5 нм, что позволяет:

  • идентифицировать минеральный состав и зоны гидротермальных изменений с борта БВС;
  • оконтуривать рудные тела с точностью, сопоставимой с наземной спектроскопией;
  • проводить крупномасштабную аэросъёмку территорий с целеуказанием для буровых работ.

Экологический мониторинг: оценка загрязнений почв и вод, картирование гумуса и тяжёлых металлов, мониторинг состояния лесных экосистем.

Сельское хозяйство: анализ состояния посевов, выявление стрессов, картирование полей по содержанию азота и хлорофилла.
14 апреля/ 2026
