Геопространственная платформа для 3D-картографирования опасности затопления зданий, раннего предотвращения бедствий и городского зонирования

3D-картографирование высот и уязвимости к наводнениям района Лакхимпур, Ассам, с использованием данных DSM и DTM

РАЙОН ИССЛЕДОВАНИЯ:

Район Лакхимпур, Ассам (Индия)

МОДЕЛИРУЕМЫЙ ПОРОГ НАВОДНЕНИЯ:

85 метров над средним уровнем моря (AMSL)

ОСНОВНЫЕ ПРОСТРАНСТВЕННЫЕ НАБОРЫ ДАННЫХ:

DSM, DTM и nDSM (экструзия высот)

Резюме и геопространственный контекст

Район Лакхимпур в штате Ассам расположен вдоль северного берега реки Брахмапутра, у подножия Восточных Гималаев. Характеризуясь обильными сезонными осадками и разветвленной речной сетью, регион регулярно сталкивается с сильными наводнениями. Традиционные 2D-карты уязвимости к затоплениям часто не способны отразить риск для отдельных строений, поскольку рассматривают городские территории как плоскую поверхность.

Использование цифровых моделей поверхности (DSM) и цифровых моделей рельефа (DTM) высокого разрешения позволяет создать микротопографическую основу для моделирования профилей затопления. Вычитание DTM из DSM позволяет выделить нормализованные надземные объекты (nDSM) и выполнить 3D-экструзию высот зданий. При наложении на смоделированные уровни воды (в данном случае на отметке 85 метров над уровнем моря) данная методика позволяет точно определить отдельные уязвимые строения, дифференцировать поверхностный сток с голой земли от урбанизированных каналов и установить пространственные границы для мероприятий по предупреждению ЧС и регулирования городской застройки.

Моделирование высот: сравнительный анализ DSM и DTM

Для понимания динамики поверхности во время паводка необходимо разделять исходный топографический рельеф и надземные препятствия:

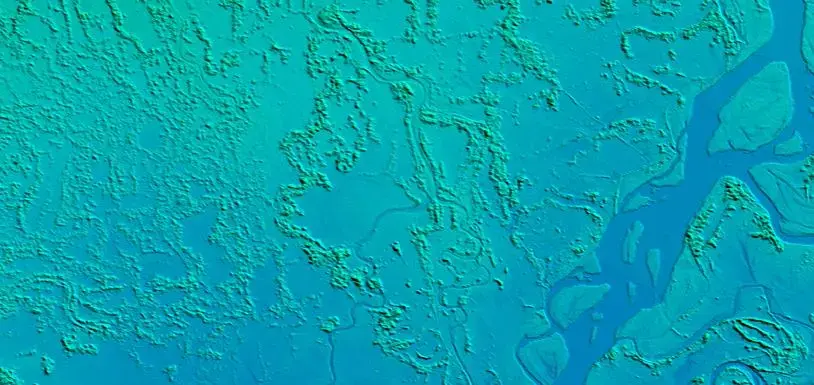

DSM – Цифровая модель поверхности: фиксирует верхнюю границу всех объектов на местности, включая высоту рельефа, зданий, инфраструктуры, крон деревьев и микропрепятствий. При моделировании затопления DSM отражает то, как реальные поверхностные объекты отклоняют, задерживают или направляют потоки воды.

DTM – Цифровая модель рельефа: отфильтровывает все природные и антропогенные надземные объекты, оставляя только контуры «голой» земли. DTM необходима для моделирования естественных гидрологических путей, региональных уклонов и базовых зон аккумуляции воды.

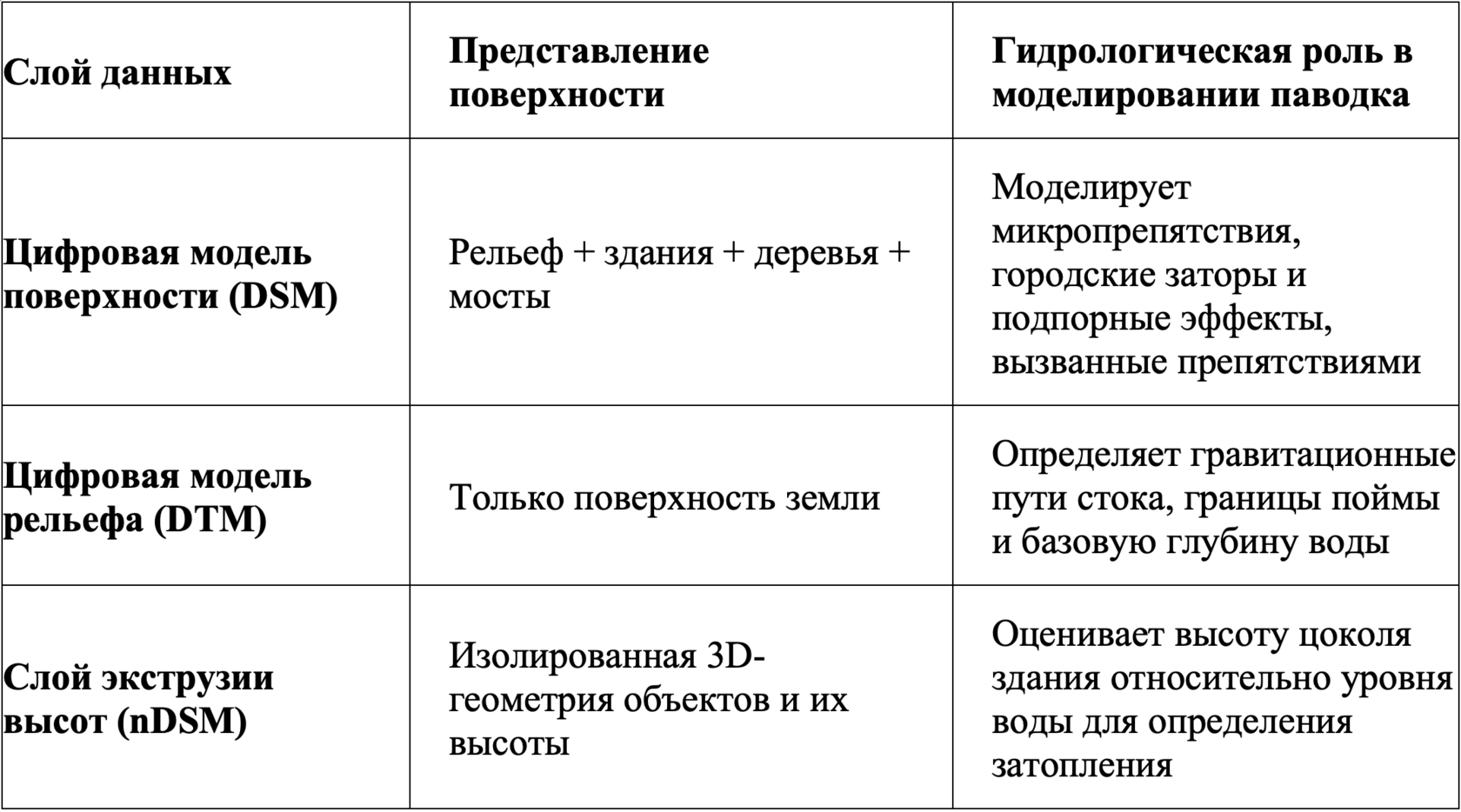

nDSM – Нормализованная цифровая модель поверхности (экструзия): рассчитывается как nDSM = DSM − DTM. Данное вычитание устраняет влияние рельефа, позволяя получить абсолютные высоты зданий и растительности над уровнем земли.

Моделирование динамики наводнения на отметке 85 метров над уровнем моря

Визуальный анализ оценивает затопление при эталонном сценарии паводка на уровне 85 метров над уровнем моря (AMSL). Сравнительные результаты визуализации подчеркивают ключевые гидродинамические различия:

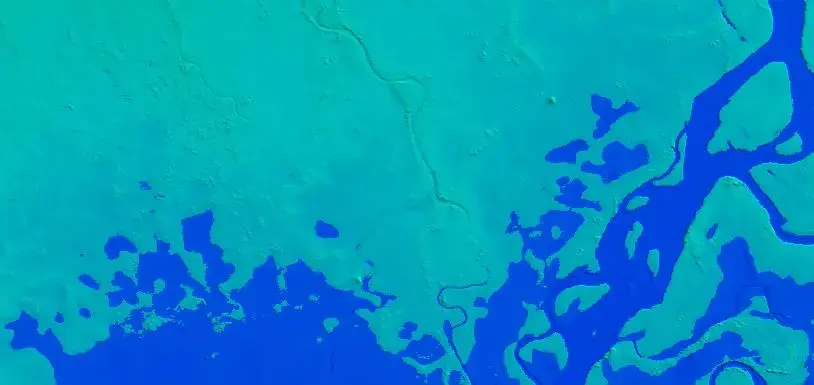

• Затопление по голой земле (моделирование на основе DTM): Модель DTM показывает беспрепятственное распространение воды по аллювиальной равнине. Низменные участки и русла рек заполняются быстро, что демонстрирует чисто топографическую подверженность без влияния городской застройки.

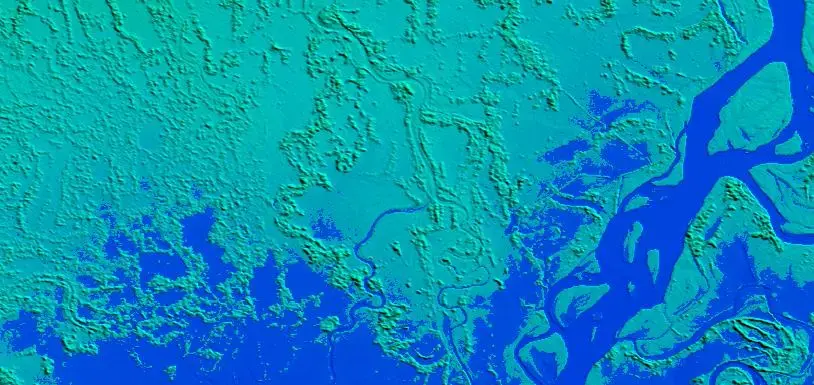

• Микротопографическая канализация потоков (моделирование на основе DSM): Модель DSM отражает реалистичное поведение городских паводков. Плотно стоящие строения, дорожные насыпи и ограды действуют как локальные плотины и отклоняющие барьеры. Вода интенсивно скапливается вдоль узких переулков и за конструктивными препятствиями, повышая локальную глубину воды по сравнению с теоретическими проекциями на основе голой земли.

Ключевой вывод из сценария на 85 м AMSL

Сравнение затопления на голой земле (DTM) и с учетом поверхностных препятствий (DSM) показывает, что городские сооружения не просто страдают от наводнения — они активно изменяют пути движения воды. Игнорирование экструзии высот зданий ведет к недооценке локального скопления воды в густонаселенных кварталах.

Путем наложения спутниковых снимков высокого разрешения на извлеченные 3D-высоты зданий, расположенные на базовой DTM, были точно картированы отдельные строения, попадающие в зону затопления при уровне 85 м AMSL:

• Экструзия каждого строения: Использование 3D-полигонов зданий на основе nDSM позволяет точно определить высоту уровня земли под фундаментом и высоту одно- или многоэтажных конструкций.
• Категоризация опасности для конструкций: Здания, у которых высота основания ниже 85 м AMSL, а высота экструзии меньше смоделированной глубины паводка, классифицируются как зоны высокого риска с полным затоплением.

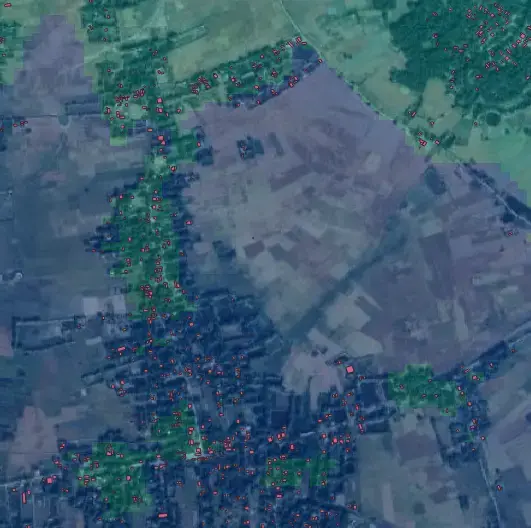

• Точная пространственная привязка: Уязвимые строения на спутниковой карте отмечаются красными маркерами, что позволяет выделить конкретные жилые кварталы Лакхимпура, требующие приоритетного внимания в чрезвычайных ситуациях.

Практическое применение для управления чрезвычайными ситуациями и городского планирования

1. Оперативное реагирование и логистика эвакуации

Традиционное реагирование на ЧС опирается на широкие региональные оповещения. Благодаря 3D-картам опасности на уровне отдельных зданий, местные власти Лакхимпура могут перейти к точечным превентивным действиям:

• Адресные протоколы эвакуации: Определение конкретных домохозяйств, подверженных затоплению до начала сильных муссонных разливов, с указанием маршрутов для аварийного транспорта по свободным от воды коридорам, выявленным на основе DSM.
• Размещение в убежищах: Выявление многоэтажных строений или возвышенных зон, которые останутся сухими при уровне паводка 85 м AMSL, для использования в качестве временных центров размещения.

2. Проактивное зонирование и строительные нормативы

Помимо непосредственного реагирования, 3D-моделирование высот служит основой для долгосрочного пространственного планирования и адаптации к изменению климата:

• Запретные зоны застройки: Юридически закрепленные «буферные зоны без застройки» в низменных депрессиях и на естественных путях паводковых вод ниже порога 85 м AMSL.
• Нормативы по минимальной высоте цоколя: Внедрение строительных норм, требующих, чтобы фундамент новых зданий в зонах умеренного риска превышал смоделированную максимальную высоту паводка.
• Проектирование устойчивой инфраструктуры: Оптимизация городских дренажных каналов и приподнятых дорожных насыпей с учетом динамики поверхностных препятствий, выявленной на основе DSM.

Заключение

Интеграция данных высотной съемки DSM и DTM высокого разрешения с технологией 3D-экструзии высот зданий превращает сырые высотные данные в практически значимую пространственную информацию. Для подверженных наводнениям регионов, таких как Лакхимпур в Ассаме, данная методология позволяет специалистам по управлению ЧС и городским планировщикам перейти от реактивных мер борьбы с паводками к активной профилактике рисков, обеспечивая защиту жизни людей и ориентируя развитие устойчивой инфраструктуры.
