Предпосылки. Автоматизированное фенотипирование растений стало мощным инструментом изучения роста, развития и реакции на биотические и абиотические стрессоры. Соответствующие комплексы преимущественно используют неинвазивные методы визуализации, позволяющие непрерывно количественно отслеживать динамику роста и физиологии в ходе развития. Однако интегрированные автоматические высокопроизводительные измерения сложных физиологических параметров, например эффективности фотосистемы II, определяемой кинетическим анализом флуоресценции хлорофилла, особенно у крупных растений всё ещё представляют трудность.

Результаты. Представлены технические установки и экспериментальные процедуры, обеспечивающие интегрированную высокопроизводительную визуализацию всех распространённых параметров ФСII у малых и крупных растений. Системы кинетической визуализации флуоресценции хлорофилла FluorCam (PSI) были встроены в автоматические фенотипические комплексы Scanalyzer (LemnaTec). Помимо максимальной эффективности ФСII, основное внимание уделено протоколам определения рабочей эффективности ФСII (ΦPSII), пригодным для высокопроизводительного анализа. Показано, что ΦPSII воспроизводимо измеряется у растений разного размера, несмотря на изменение расстояния между растением и источником света и возникающие небольшие различия падающей освещённости. Значения ΦPSII автоматической системы хорошо коррелировали с данными традиционного точечного флуориметра. Созданные протоколы позволяют анализировать до 1080 малых и 184 крупных растений в час. Применимость показана на скрининге больших популяций Arabidopsis и кукурузы для оценки естественной вариабельности эффективности ФСII.

Выводы. Интеграция систем кинетического анализа флуоресценции хлорофилла существенно расширяет набор признаков, доступных автоматизированным платформам: одновременно оцениваются архитектура, биомасса и физиология, включая рабочую эффективность ФСII. Протоколы применимы к широкому спектру модельных и культурных растений высотой до 1,80 м и с различной архитектурой. Более глубокое понимание связи архитектуры, формирования биомассы и фотосинтетической эффективности перспективно для улучшения культур и урожайности.

Ключевые слова: визуализация флуоресценции хлорофилла (CFI); высокопроизводительный скрининг; фенотипирование растений; фотосинтез; рабочая эффективность ФСII.

Фенотипирование растений — развивающаяся область, в которой признаки, связанные с формированием биомассы и урожая, устойчивостью к стрессам и эффективностью использования ресурсов, регистрируют автоматически, неинвазивно и с высокой производительностью. Сопоставление таких признаков с геномной информацией позволяет выявлять генетические компоненты их проявления. Успешное улучшение культур требует интегрированной оценки генома и фенома; последний должен включать широкий набор точно измеренных признаков больших популяций, необходимый для картирования сцепления и полногеномного поиска количественных локусов (QTL).

В последние годы появились многочисленные технологии высокопроизводительного фенотипирования, однако многие из них сосредоточены на архитектуре растений и биомассе [1–4]. Биомассовая составляющая урожая в значительной степени зависит от эффективности использования излучения, определяемой морфологией — архитектурой полога и перехватом света — и фотосинтетической эффективностью [5]. Следовательно, нужны интегрированные решения для одновременного анализа морфологии и физиологии и количественного высокопроизводительного измерения физиологического состояния [6].

Флуоресценция фотосистемы II чувствительна к изменениям фотохимии [7]. Визуализация флуоресценции хлорофилла (CFI) — неразрушающий метод, пригодный для повторного применения в течение роста. Она обеспечивает двумерный анализ кинетики флуоресценции во времени на уровне листа или целого растения [8]. Продолжительность измерения составляет от нескольких минут до секунд, поэтому метод подходит для автоматизированного высокопроизводительного анализа [5,6,9].

Современные флуориметры обычно используют модулированный источник света. Импульсно-амплитудная модуляция (PAM) позволяет исследовать активность и регуляцию ФСII и состояние фотосинтетического аппарата. Растение освещают модулированным светом известной частоты, а детектор измеряет сигнал на той же частоте [10], поэтому окружающий свет не влияет на результат и затемнение растений не требуется. Яркий насыщающий импульс временно максимально восстанавливает пластохинон A (QA) и закрывает все реакционные центры ФСII [11,12]. Это позволяет разделить фотохимическое и нефотохимическое тушение [6] и вычислить ΦPSII.

ΦPSII имеет особое значение как приближение эффективности использования света [13]. Он характеризует относительный квантовый выход ФСII — долю поглощённого света, реально использованную в фотохимии, — и применяется для расчёта линейного транспорта электронов [14]. Этот процесс коррелирует с квантовым выходом ассимиляции CO₂ и общей фотосинтетической способностью [15]. ΦPSII позволяет быстро сравнивать множество растений практически одновременно и в почти одинаковых условиях [16,17].

Ранее CFI-платформы среднего и высокого потока создавались главным образом для малых розеточных растений: FluorImager [18], GROWSCREEN FLUORO [19], Phenovator [20], PlantScreen [21]. Позднее появились комплексы для растений среднего размера, включая злаки до 1,40 м. Высокопроизводительные CFI-системы для культур выше 1,50 м не описывались, хотя они важны для селекции. CFI широко применяется для ранней диагностики биотических и абиотических стрессов [22], включая засуху [19,23,24], холод [19,25–27], дефицит питания [28], биотический стресс [29–32] и световую акклимацию [33]. Естественная вариабельность фотосинтеза также представляет резерв повышения урожайности [6,13,34,35].

В настоящей работе CFI интегрирована в существующие комплексы для одновременной оценки архитектуры, биомассы и фотосинтетической эффективности у растений высотой до 1,80 м. Быстрые протоколы проверены сравнением со стандартными ручными измерениями. Производительность продемонстрирована на больших наборах образцов Arabidopsisи кукурузы.

В IPK Gatersleben используются три Scanalyzer (LemnaTec AG) для растений разного размера. Система малых растений расположена в фитокамере и позволяет неразрушающе оценивать до 4600 растений Arabidopsis. Система крупных растений в тепличной камере рассчитана на 1684 растения. Стандартизованные протоколы выращивания описаны ранее [4]. Обе установки дополнены FluorCam (Photon Systems Instruments, Брно), работающими с слабым модулированным измерительным светом, насыщающими импульсами и актиничным светом по принципу PAM.

FluorCam включает туннель световой адаптации и модуль визуализации. Последний состоит из CCD-камеры и светодиодной панели, формирующей измерительный, актиничный свет и насыщающие импульсы. Холодные белые диоды имеют широкий максимум 480–720 нм и резкий максимум 436 нм; оранжево-красные — 620 нм с полушириной около 5 нм; дальнекрасные — 735 нм с полушириной около 12 нм. Белые и красные LED снабжены коллиматорами с углами около 13° и 16°, что обеспечивает слабое почти линейное вертикальное уменьшение интенсивности и высокую однородность PAR. CCD регистрирует 720×560 эффективных пикселей.

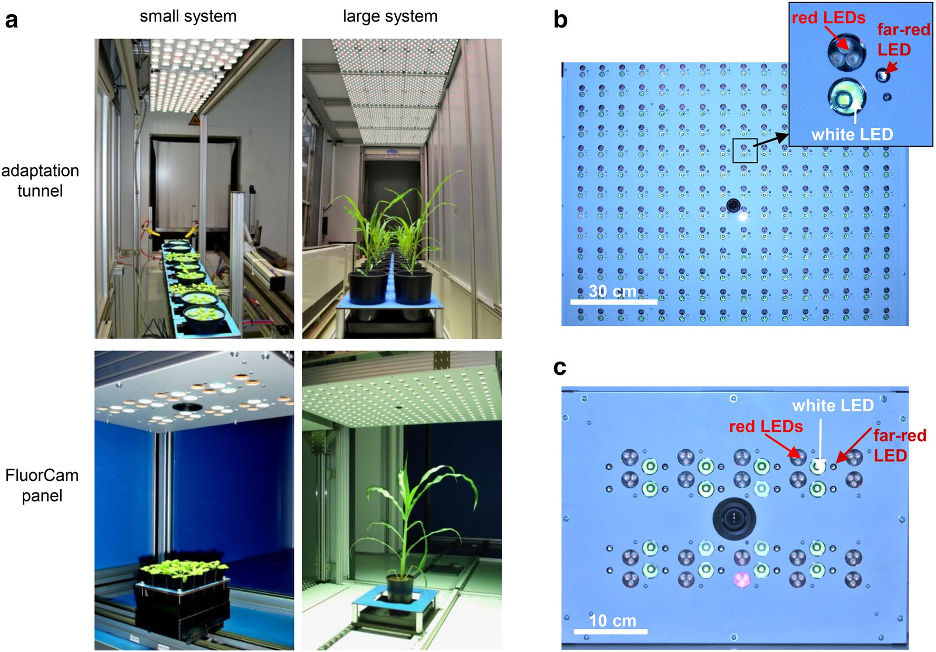

Рисунок 1. FluorCam, интегрированные в Scanalyzer для малых и крупных растений: (a) панели в верхней ориентации и туннели адаптации; (b) расположение LED на панели крупной системы; (c) расположение LED на панели малой системы.

Модули размещены в закрытых камерах, исключающих изменение окружающего света. Высота панели крупной системы регулируется по средней высоте растений. Обе системы выполняют съёмку сверху; малая дополнительно поддерживает боковую съёмку. Она пригодна для розеточных растений сверху и проростков высотой до 10 см сбоку; поле сверху 110×140 мм. Крупная система работает с растениями до 1,80 м и имеет поле 800×800 мм. Интенсивность насыщающего импульса в центре носителя составляет 4100 и 3800 мкмоль·м⁻²·с⁻¹ для малой и крупной систем.

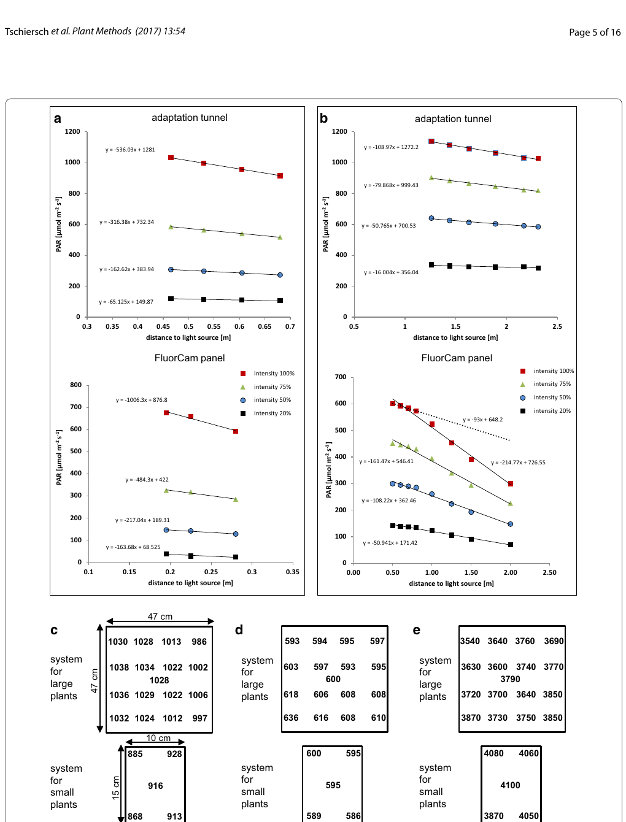

Рисунок 2. Распределение интенсивности света. (a, b) Зависимость PAR от расстояния до FluorCam или панели туннеля при разных настройках для малой и крупной систем. (c–e) Пространственное распределение PAR по верхней площади носителя: свет туннеля адаптации, актиничный свет FluorCam и насыщающий импульс. Все значения приведены в мкмоль·м⁻²·с⁻¹.

Однородность насыщающих импульсов составляла 3540–3870 мкмоль·м⁻²·с⁻¹ в крупной и 3870–4100 в малой системе. Туннели адаптации обеспечивали одинаковую предварительную экспозицию, необходимую для точного ΦPSII. Около 95% PAR давали белые LED, 5% — оранжево-красные, 0,4% — дальнекрасные. Одновременно адаптировались до 132 малых растений (12 на носителе) или 40 крупных (4 на носителе). Максимум составлял соответственно 916 и 1028 мкмоль·м⁻²·с⁻¹, а диапазоны по площади носителя — 868–928 и 986–1038.

После съёмки изображения автоматически сегментировали в FluorCam и извлекали признаки для каждого пикселя либо средние значения всего растения. Для нескольких растений в кадре применяли заранее заданные маски областей интереса. Исходные/обработанные изображения и таблицы CSV сохраняли в облачной базе в сжатом архиве. Уникальные идентификаторы позволяли объединять данные FluorCam с признаками других датчиков.

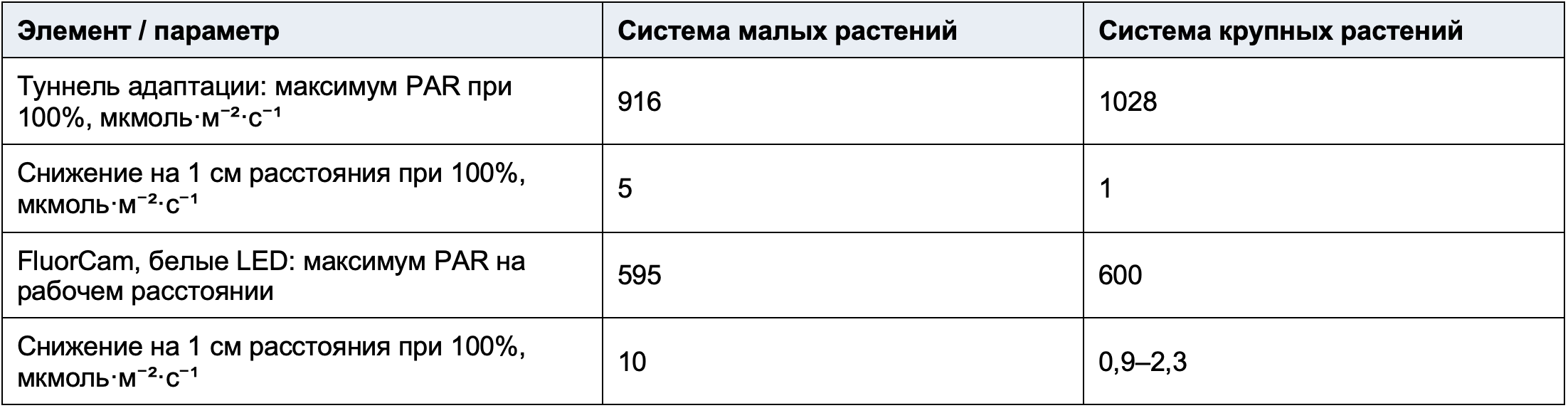

PAR почти линейно уменьшался с расстоянием. В туннелях снижение составляло около 5 и 1 мкмоль·м⁻²·с⁻¹ на сантиметр для малой и крупной систем. В малой камере — 10, в крупной — 0,9 на сантиметр на расстоянии 50–80 см и 2,3 выше 80 см. При рабочем PAR=350, соответствующем теплице, снижение было лишь около 1 на сантиметр. Настройки корректировали для рабочих расстояний около 27 и 55 см. Крупная панель 120×120 см содержит 224 белых/дальнекрасных и 672 оранжево-красных LED; малая 47×34 см — 20 и 60 соответственно.

Чтобы имитировать одинаковую фотосинтетическую активность у растений разной высоты, Arabidopsis, табак и кукурузу измеряли на разных расстояниях. В малой системе уменьшение расстояния на 7 см повышало освещённость примерно на 10%, но снижало ΦPSII у Arabidopsis лишь на 6,5%. В крупной системе увеличение расстояния на 60 см снижало свет на 18%; ΦPSII табака возрастал примерно на 8%, тогда как у кукурузы почти не менялся. Проверка восьми линий кукурузы подтвердила слабый эффект расстояния.

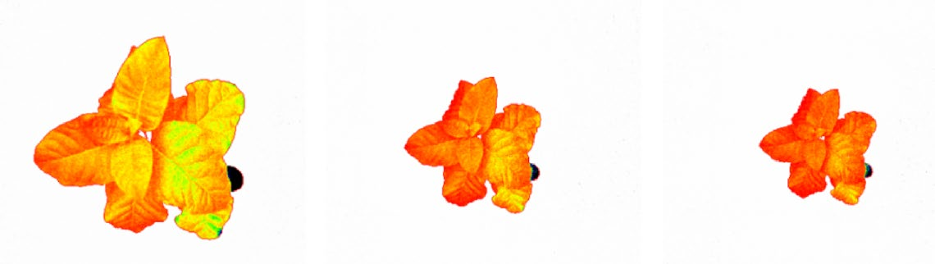

Рисунок 3. Изменение падающей освещённости при изменении расстояния и влияние на ΦPSII: (a) *Arabidopsis* Col-0, 28 суток после посева (DAS), малая система; (b) *Nicotiana tabacum* SNN, 35 DAS; (c) *Zea mays*, 36 DAS, крупная система. Показаны псевдоцветные изображения, средние±SD для 4–5 повторов; буквы обозначают различия p<0,05 по ANOVA и тесту Бонферрони.

Для четырёх линий кукурузы записывали световые кривые ETR при ступенчатом повышении интенсивности до 600 мкмоль·м⁻²·с⁻¹. Все значения находились в линейной части световой кривой, поэтому ΦPSII и рассчитанный ETR лишь незначительно менялись. Системы обеспечивали сопоставимое определение ΦPSII при неодинаковой высоте и небольшой вариации света.

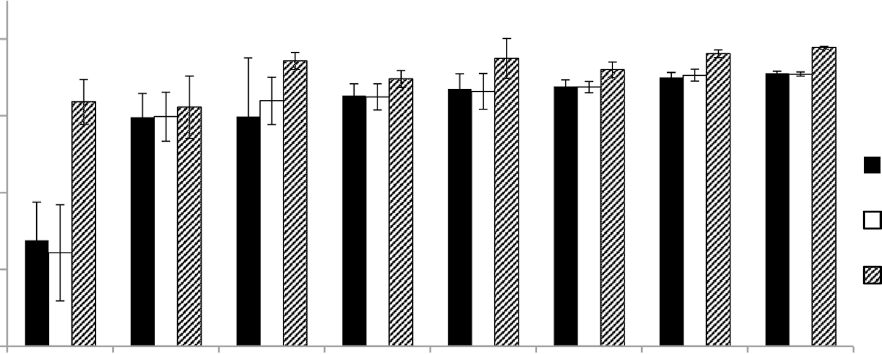

Рисунок 4. (a) Влияние расстояния и падающей освещённости на ΦPSII восьми линий кукурузы, 27 DAS. (b) Световые кривые кажущейся скорости транспорта электронов ETR; актиничный свет подавали последовательными 60-секундными ступенями уменьшающейся интенсивности. Средние±SD, n=4–5.

Протокол определяет время анализа каждого растения. Fv/Fm темноадаптированных растений измеряется быстро: малая система обрабатывает до 154 носителей или 1848 растений в час, крупная — 70 носителей или 280 растений. Определение ΦPSII требует полного светового равновесия. Для Arabidopsis оптимизированы 5–8 мин в туннеле и 10 с в камере с той же интенсивностью перед насыщающим импульсом. Удвоение обоих интервалов давало почти те же результаты (R²=0,9609). Производительность достигала 90 носителей/ч, то есть 1080 растений/ч при 12-луночном носителе.

Рисунок 5. Сравнение протоколов ΦPSII, различающихся временем в камере и туннеле: (a) малая система; (b) крупная; (c) влияние 5/10 мин адаптации и 10/60 с измерения на восемь линий кукурузы, 48 DAS, PAR=350. Средние±SD 4–5 повторов; различия p<0,05.

Для вертикально ориентированных проростков удобна боковая съёмка. У пшеницы длительность верхней адаптации не влияла на ΦPSII, но увеличение бокового освещения в камере значительно меняло показатель. Из-за крутых листьев верхнего света недостаточно для полного равновесия в той ориентации, в которой растение освещается при боковой съёмке. Поэтому требуется более длительная боковая экспозиция; текущая однопозиционная камера ограничивает поток примерно 50 носителями/ч.

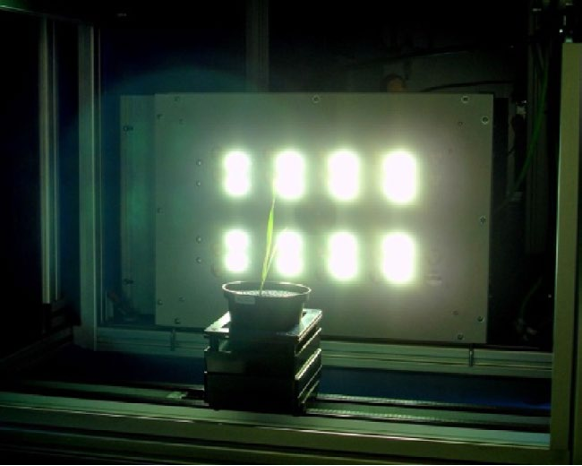

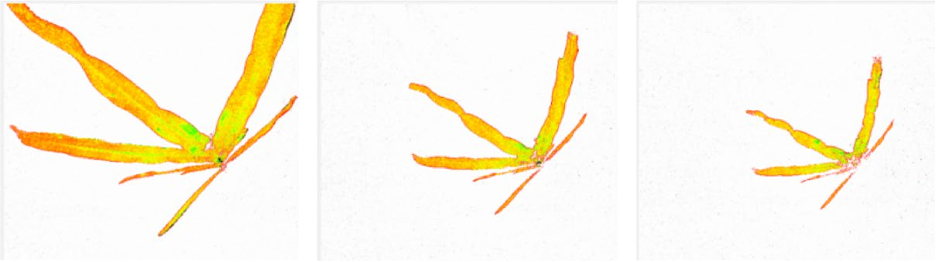

Рисунок 6. Боковая съёмка в малой системе: (a) установка; (b) влияние времени измерения и адаптации на ΦPSII проростков пшеницы «Kanzler», 9 DAS; (c) изображения ΦPSII при 10, 20 и 60 с, PAR=450. Средние±SD четырёх повторов.

Для крупных растений 5–8 мин адаптации и 10 с освещения также давали воспроизводимые результаты. 10 мин и 60 с повышали ΦPSII лишь на 2–7% для семи из восьми линий. У одной низкорослой линии эффект был сильнее из-за затенения соседними высокими растениями. Максимум крупной системы — 46 носителей/ч или 184 растения/ч при четырёх горшках.

Протокол можно выбирать между максимальным потоком и максимальной точностью. Более сложные световые кривые и полные протоколы тушения NPQ/qL занимают несколько минут и выполняются со средней или низкой производительностью 8–10 носителей/ч, например для предварительно отобранных генотипов. Для NPQ и других параметров необходима дальнейшая проверка.

Средние значения ΦPSII по целому побегу сравнили с точечным Mini-PAM. Для Arabidopsis и пшеницы использовали малую систему сверху и сбоку, для кукурузы — крупную сверху. Ручные измерения проводили на развитых листьях Arabidopsis, центральных участках молодых листьев пшеницы и развитых листьях кукурузы непосредственно после CFI (Arabidopsis, пшеница) или перед ней (кукуруза). Во всех случаях обнаружены значимые положительные корреляции R²>0,92.

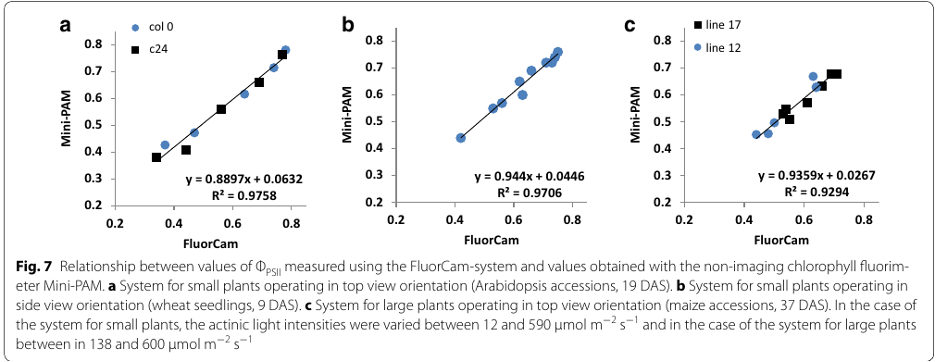

Рисунок 7. Связь ΦPSII FluorCam и неимиджингового Mini-PAM: (a) малая система сверху, *Arabidopsis*, 19 DAS, R²=0,9758; (b) малая система сбоку, пшеница, 9 DAS, R²=0,9706; (c) крупная система сверху, кукуруза, 37 DAS, R²=0,9294. Интенсивность актиничного света варьировали в пределах 12–590 и 138–600 мкмоль·м⁻²·с⁻¹.

С применением протокола 5 мин/10 с исследовали 384 образца Arabidopsis и 326 образцов кукурузы. Arabidopsis измеряли на 19 DAS с 5–12 повторностями, случайно распределёнными по фитокамере. Два образца имели особенно низкие ΦPSII 0,45 и 0,48; линия 105 показывала пространственную неоднородность между листьями. У остальных ΦPSII постепенно изменялся от 0,57 до 0,66.

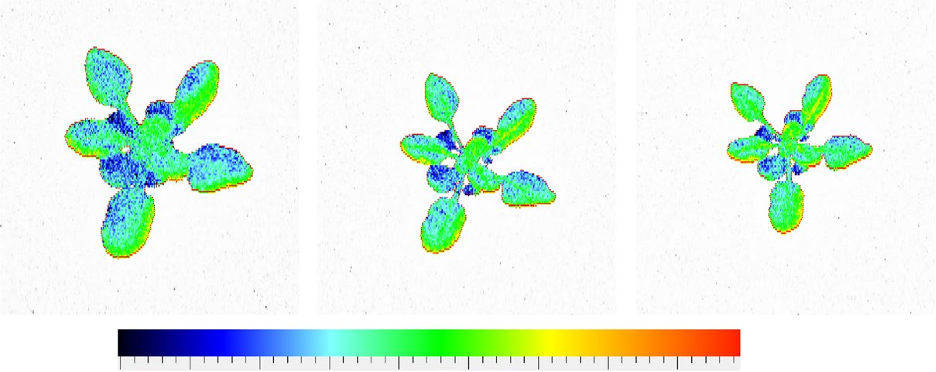

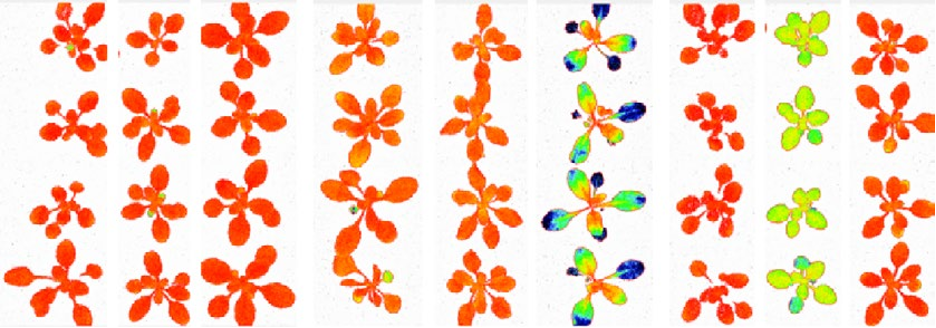

Рисунок 8. Скрининг 384 образцов *Arabidopsis*: (a) примеры карт ΦPSII интересных образцов; (b) вариабельность средних ΦPSII в 19 DAS, 5–12 растений на образец, PAR=240.

Кукурузу анализировали в крупной системе с максимум восемью повторностями на образец. Вариабельность была значительно выше: средние по растению значения 0,255–0,505. Различия выбранных подмножеств воспроизводились в независимых выращиваниях и измерениях.

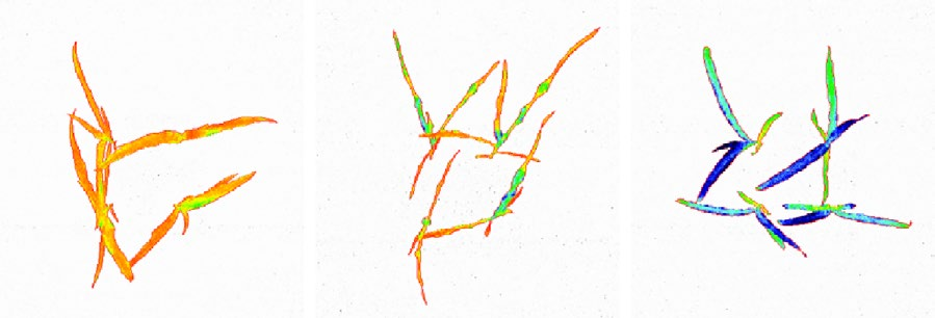

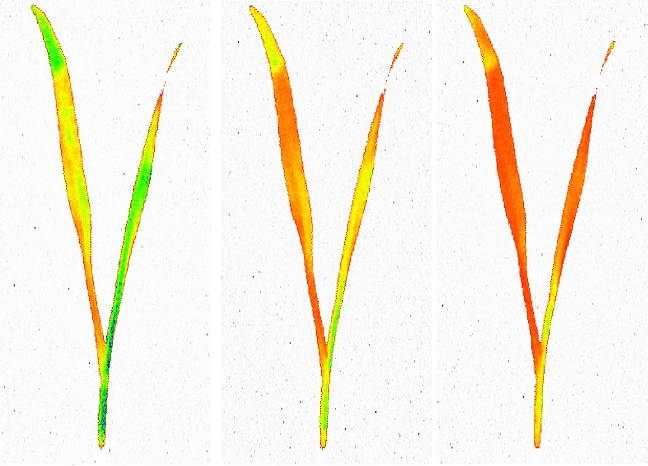

Рисунок 9. Скрининг 326 образцов кукурузы: (a) примеры карт ΦPSII; (b) вариабельность в 26 DAS, 1–8 растений на образец, PAR=600.

Встроенные PAM-системы расширили существующие платформы, ранее измерявшие преимущественно архитектуру и биомассу. Теперь структурные и физиологические признаки растений высотой до 1,80 м регистрируются в короткие интервалы. Протоколы Fv/Fm и ΦPSII проверены и применены к популяциям Arabidopsis и кукурузы.

Ранние системы переносили датчик над неподвижными лотками малых растений [13,18–20]. Здесь неподвижный измерительный модуль обслуживает растения, доставляемые конвейером; число анализируемых растений ограничивается главным образом площадью выращивания. Регулируемая высота панели позволяет работать с разными растениями. Поздние plant-to-sensor платформы объединяют CFI с RGB и иногда гиперспектральной съёмкой, но в основном ограничены растениями до 1,40 м.

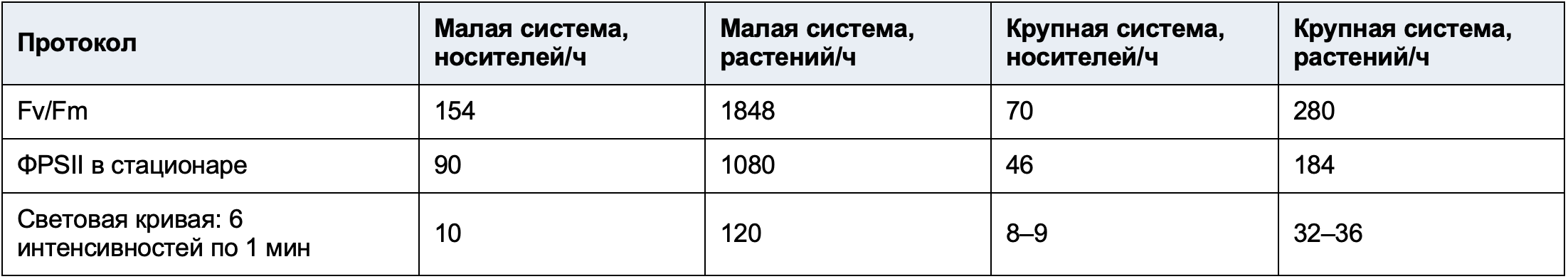

Производительность малой системы для ΦPSII около 1080 растений/ч сопоставима с Phenovator — примерно 1440 растений/ч [20]. Для Fv/Fm получено 1848 растений/ч, что превышает ряд альтернатив. Крупная система впервые обеспечивает точное измерение растений до 1,80 м с максимумом 184 растений/ч для ΦPSII и 280 для Fv/Fm. Это достаточно для оценки суточной динамики и сложных протоколов.

Полная тёмная или световая адаптация — обязательное условие. Однородность достигается крупными LED-панелями туннеля и станции. Несмотря на большие площади и диапазоны высоты, сфокусированные LED высокой плотности создавали лишь небольшие различия света, не искажавшие ΦPSII кукурузы. Влияние горизонтальной ориентации листьев и взаимного затенения было обычно пренебрежимо мало. Высокая согласованность с Mini-PAM подтверждает валидность скрининга.

Редкие методические вариации, например затенение малого растения очень крупным соседом, требуют повторного анализа выбросов. Неинвазивность и высокая скорость позволяют повторять измерения тех же растений ежечасно или ежедневно и формировать связанные серии экспериментов.

Интеграция с платформой анализа IAP [37,38] объединяет CFI примерно с 200 признаками NIR/RGB и статической флуоресценции: проекционной площадью, объёмом, архитектурой, цветом и интенсивностью. Эти признаки полезны для роста и стрессовых реакций у Arabidopsis [4,39], кукурузы [4,40], риса [41], чечевицы [42] и ячменя [3,43]. Совместное использование высоты, ширины, компактности и окраски с флуоресцентными показателями позволит исследовать связи архитектуры и фотосинтеза.

Будущая сегментация органов и регистрация 2D/3D дадут карты фотосинтетической функции отдельных листьев в трёхмерной архитектуре. Установленные 3D-лазерные сканеры позволят анализировать ФСII с учётом углов листьев. Точное описание архитектуры необходимо для количественной связи фотосинтеза с приростом биомассы [5]. Скрининг естественной вариабельности — первый шаг к оценке генетического резерва фотосинтетических компонентов урожая [22]. Выбранные образцы будут исследованы подробнее; параметры CFI могут стать количественными признаками для картирования генов, аллелей и маркерной селекции.

Интеграция CFI в автоматизированные высокопроизводительные платформы существенно расширяет набор признаков, обеспечивая совместную оценку архитектуры, биомассы и физиологии, включая ΦPSII. Надёжность подтверждена сравнением с неимиджинговой флуориметрией. Протоколы применимы к модельным и культурным растениям высотой до 1,80 м с различной архитектурой. Высокопроизводительное фенотипирование позволяет глубже анализировать связь архитектуры, биомассы и фотосинтетической эффективности и создаёт возможности для улучшения культур и урожайности.

Образцы Arabidopsis thaliana и пшеницу Triticum aestivum «Kanzler» выращивали при 20/18 °C, влажности 60/75%, PAR=250 мкмоль·м⁻²·с⁻¹, фотопериоде 16/8 ч на смеси 85% красного субстрата 1 и 15% песка. Семена Arabidopsis были массово размножены из линий, гомогенизированных методом одной семени [44], и представляли значительную часть вариации чипа 250K SNP [45].

Кукурузу и табак SNN выращивали в теплице при 25/20 °C, 65% влажности и PAR=350 с 16-часовым светом. Кукурузу предварительно выращивали 5 суток в горшках 9 см на субстрате 2, затем в смеси 40% компоста IPK, 40% субстрата 2 и 20% песка; табак — в той же смеси. Для скрининга кукурузу после 24 ч замачивания проращивали 10 суток в 6-луночных лотках при 15/10 °C, 65% и PAR=250, затем пересаживали в 5-л горшки и выращивали при 10/15 °C 10 суток, 20/17 °C 14 суток и затем 25/20 °C. Образцы происходили из генбанка IPK и панели разнообразия [40].

PAR измеряли квантовым датчиком PAR lite Meteon в центре носителя или панели. Однородность проверяли в 17 точках на 2210 см² крупной системы и пяти точках на 150 см² малой системы; схема точек показана на рисунке 2c–e.

Использовали Mini-PAM с держателем 2060-B для малых растений или 2030-B для кукурузы. ΦPSII=Fq′/Fm′, где Fq′ — разность Fm′ и F′. Fm′ индуцировали 800-мс белым импульсом около 7000 мкмоль·м⁻²·с⁻¹. Актиничный свет внутренней галогенной лампы подавали 10 с с интенсивностью 50–595. Растения адаптировали в туннеле 10 мин; измерения выполняли непосредственно после FluorCam для малых растений или перед ним для крупных при одинаковой интенсивности в туннеле и камере.

Время затвора и чувствительность CCD SN_FC800 подбирали к объекту. ΦPSII измеряли после адаптации и освещения, указанных в результатах. Насыщающий импульс 800 мс имел интенсивность 4100 в малой и 3800 в крупной системе. Световые кривые получали ступенчатым уменьшением актиничного света, по 60 с на ступень. Кажущуюся скорость транспорта электронов рассчитывали:

ETR = ΦPSII × PAR × 0,5 × 0,84,

где 0,5 — средняя доля возбуждения, поступающая к ФСII, а 0,84 — среднее поглощение листа. Поэтому ETRрассматривается как кажущаяся величина.

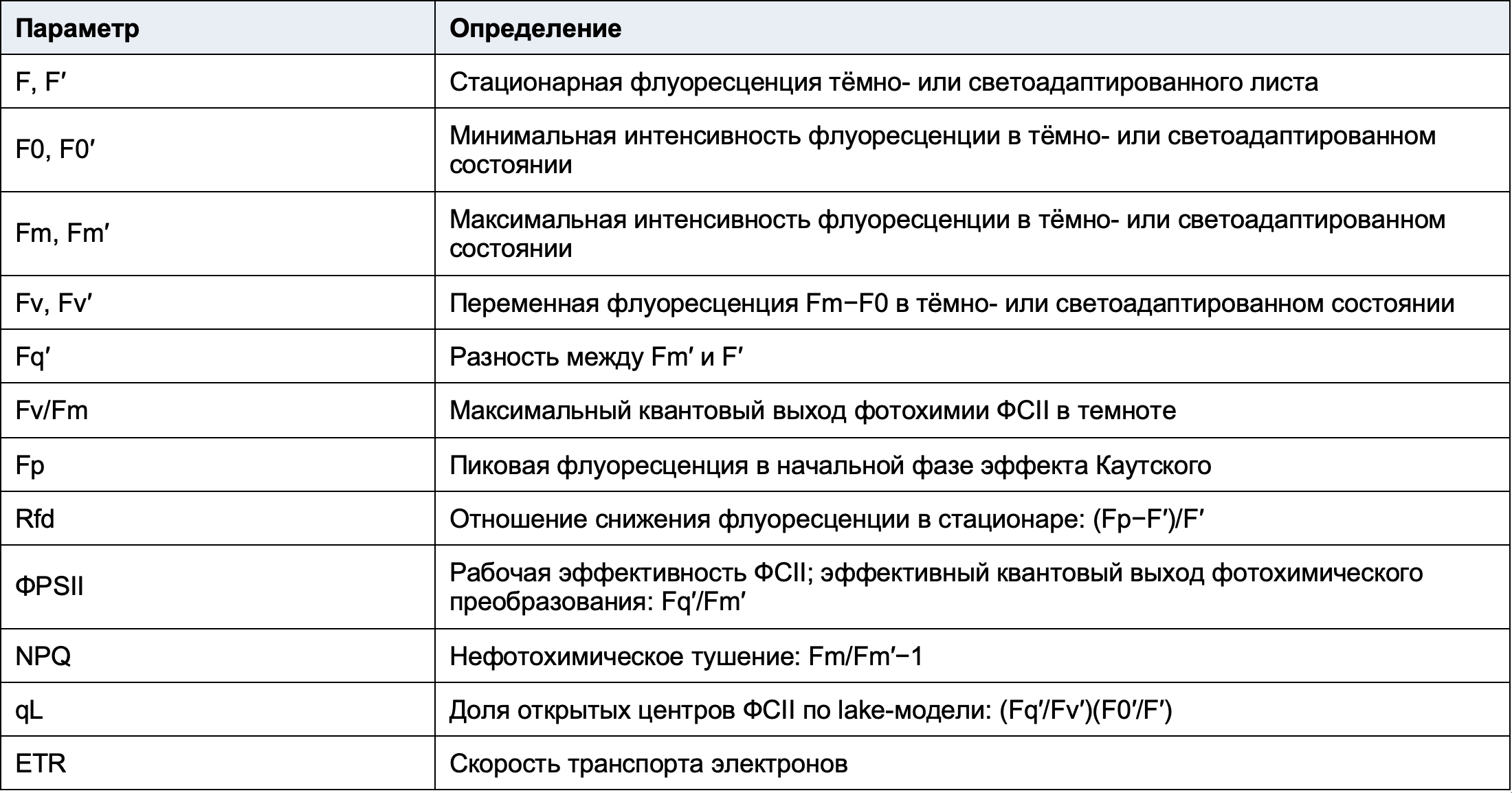

CCD — прибор с зарядовой связью; DAS — суток после посева; ETR — кажущаяся скорость электронного транспорта ФСII; Fv/Fm — максимальная эффективность ФСII в темноте; HT — высокопроизводительный; IAP — интегрированная платформа анализа; LED — светодиод; NPQ — коэффициент нефотохимического тушения; PAM — импульсно-амплитудная модуляция; PAR — фотосинтетически активная радиация; ФСII — фотосистема II; QA — пластохинон A; ΦPSII — рабочая эффективность ФСII; QTL — локус количественного признака; SD — стандартное отклонение.

HT планировал и выполнял эксперименты и анализировал данные. AJ планировала эксперименты и выполнила скрининг кукурузы. RCM планировала и выполнила скрининг Arabidopsis. HT, AJ и TA написали рукопись. TA руководил проектом. Все авторы прочитали и одобрили окончательный текст.

Авторы благодарят Andrea Apelt, Iris Fischer, Monika Gottowik, Beatrice Knuepfer, Marion Michaelis, Ingo Muecke, AlexandraRech и Gunda Wehrstedt (IPK) за техническую поддержку и Klara Panzarova (PSI) за критическое чтение рукописи.

Авторы заявляют об отсутствии конфликта интересов.

Наборы данных доступны у автора для корреспонденции по обоснованному запросу.

Работа выполнена в рамках German Plant Phenotyping Network (DPPN), финансируемой Федеральным министерством образования и научных исследований Германии, проект 031A053.
